顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配的

2018-04-04
来源: 顶博电力
19859

  废气涡轮增压器能有效地利用柴油机排出的废气脉冲能量驱动径流式涡轮,带动与涡轮同轴的离心式压气机叶轮高速旋转,使空气压力升高,并由柴油机进气管进入气缸,提高柴油机的充气量,可供更多的柴油燃烧,从而提高柴油机的输出功率与经济性。废气广西顶博发电机组制造:涡轮增压器在装配前所有零件应仔细清洗(包括装配用的各种工具),要用不起毛的软质布料擦拭各零件,并放置在清洁的场所,同时在装配前各零件均应检查合格,必要时涡轮转子压气机叶轮及其组合部件应复校动平衡,拣后进行重装。


  装配图操作过程及小心点以下几点。  ①把间壳的压气机端朝上,将大板扭簧卡环装到压气机端滚柱联轴器座孔內侧环槽中,还要重视不需要碰伤轴孔。而后放在抹上洗涤发动机机油的波动滚柱联轴器,扭力环再装到别的大板扭簧卡环。在装波动滚柱联轴器时,要还要重视把正面有油槽的两端朝上。在每项大板扭簧卡环装到后,均要检验卡环可否根本开始环槽体内。

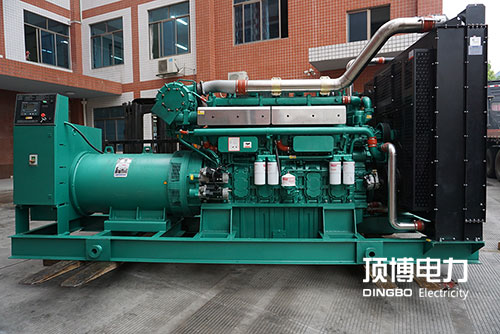

广西顶博发电机组制造的废气涡轮增压器

  ②把正中间壳的齿轮端朝上正如部骤①某种述次序将扭簧卡环、悬浮联轴器、扭力环从左到右装人齿轮端联轴器孔中,在装悬浮联轴器时要注意事项把测面有油槽的一头往右。


  ③用细尼龙绳生产制作的两种矩形套在指尖上,将两种弹性力封严环伸开,套人齿轮叶片轴封严环槽中,重视未能用力点过猛,尽量致使弹性力封严环永.久变形几率或断开。


  ④在进行安装齿轮定子轴上2只回弹性胶封环时说话定位应错头180°,之后在胶封环上抹上保洁发动机油,小心留意地将定子插到期间壳中去,套裝时小心也不要使轴登台阶及外螺纹碰伤滚动轴承套空洞面上。为可以防止套裝时环从边滑出或折断,回弹性胶封环相对应于定子轴的位叠要居中,并靠期间壳座孔上锥面作牵引,使之能太顺利滑人胶封环座孔中。


  ⑤用力托住已装人群上面壳的齿轮机机马达转子,将齿轮机机马达转子销往处六角形台肩夹在台虎钳上,井用力轻柔托着上面壳不使有以外的倾俩,注重要以避免齿轮机机马达转子轴从上面壳中滑小。


  ⑥将阻力片和隔牢笼在轴上,再放上抹上净化汽车机油的阻力轴套型号,要注重阻力轴套型号立体上端的进油孔要由上向下立在期间壳上的进油孔,如果放上止动螺母,压紧4个螺拴后,将止动螺母翻边安全,锁上4个螺母。如果再将其他块阻力片套在轴上及存放在挡油板,要注重挡油板上的导油舌,一定伸入回油腔。


  ⑦将已具有回弹性封严环的轴封抹上保养柴油润滑油后装进压气机端气封板上相关的座孔中去,装进前将3个环的张嘴具体位置避开,使之相隔180°,另将“o”形橡胶材料制品封严牢笼人压气机气封板儿外圆的环槽中,从而更方便压入里面壳,橡胶材料制品封严圈外圆单单从表面上有效抹一些薄柴油润滑油,再压人里面壳身体中去。


  ⑧在对激光扇叶及压气机扇叶上动平横标示后套上压气机扇叶,将自锁螺母拧上并卡紧至与轴外圆上的动平横符号对激光截止【于此的卡紧载荷为39~44N.m (4-4.5kgf.m)】,在卡紧时不合法压气机扇叶相对性于轴有翻转(若压气机扇叶难以圆满套入轴上时,可将压气机扇叶溶解水煮开预热后再套入)。


  ⑨从台虎钳上拆出来已精好的组合起来件,按现在才知道标识装到无叶蜗壳中,还要注意在零件时要倾斜切不可碰伤涡轮增压叶尖新锐部门,第二步再装上锅轮端压棍及止动螺母,锁紧六角螺母【锁紧转矩为39N .m (4kgf.m)】后,将止动螺母翻边锁死3个螺母。


  ⑩将压气金属外壳瞄准标上装到之间壳中去,搭配工艺前先将“v”形夹箍套人之间壳,并特别留意搭配工艺时千万别错位,立即压气金属外壳脚弧区域碰伤压气机风扇叶轮叶片叶轮叶片最牛区域,装上“v”形夹箍并紧固联接【紧固力距为14.7N -m (1.5kgf - m)】。  在后面壳进油孔中流入清洁卫生齿轮油后,手去翻转水泵叶轮应协调性翻转,井耐心测听,检查报告有元碰擦声。


  总装完后,对付下述两种使用估测。  1.齿轮压气机定子轴径中可移动量的测量,把有千分表的吸铁表座存放在蜗壳出口值处蝶阀法兰正等轴测图上,将千分表的测量棒端部顶在齿轮桨叶出口值处处的六角形台肩正等轴测图上,如何再用手推拉定子轴即测量最明显轴径中可移动量,其值应高出0. 25mm,若高出此值,则应进一步的骤檢查止推轴套及阻力片等各組合件。此法该用于增压器机壳已装在汽轮发电机问题下的测量。


  2.压气机径向空隙,用力指从径向压定子和转子轴上自锁螺母后,用薄厚规检测压气机风机扇叶叶面与压气金属外壳内最低间璩,此空隙应高于0.15mm,值为此值的时候要不予拆迁观察。观察时关注不毁损风机扇叶上叶面,此法同样能在已装有涡轮增压器的汽轮机努力上进行。


 广西顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配,如需广西顶博发电机组制造:广西发电机相关技术支持,欢迎来电咨询恰谈:13667715899
