580KW重油电站机并机柜路线图电气成套图方法：由续航器AC220V/DC24V，作为电站机操控器选用的所在主机电源DC24V。电站机打火后由KA5交流活动220V期间继设备的所在其中一个打火数据信息。重油电站机操控器实现数据信息电路把电站机的交流电、相电压，概率，发动机转速等电站机的不同主要参数数据信息信息反馈到操控器，由操控器发出了消息。   当柴油密度电站机加载后，把电送来转换电打开柜上方的主母排。有效调节器实现软件系统性监督完成某种状态加载柴油有效调节，点火有效调节，实现DC24V按钮电打开产品工作输送数据信息。电站机有效调节器实现电流值电流检测管路，检测到具备短路器加载电流值电流，有效调节器实现KA3按钮电打开产品工作输送送电数据信息，合上主转换电打开断路，短路器送电后送电标示灯亮。当有效调节软件系统性想要分闸的是，实现KA3分闸按钮电打开产品工作输送分闸数据信息，主转换电打开短路器分闸，短路器分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主按钮开关柜
编号	名号	型號尺寸	工作单位	量	商家
1	多功能式构架真空断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	并网发变频电动空气能热泵机组管理器	HGM9510	只	2	众智
3	整流电压控制模块	BAC06A	只	2	众智
4	家庭型中心中间继电器广西顶博发电机组制造	HH52P    DC24V	只	8	正泰
5	大中型中间商继物品	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	数据信息灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋转开关	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	保护接地铜排	TMY-60*6	米	2	国优
13	隔绝子	半圆形，紫色，M10	只	12	海坦
14	辅材费		台	2	国优

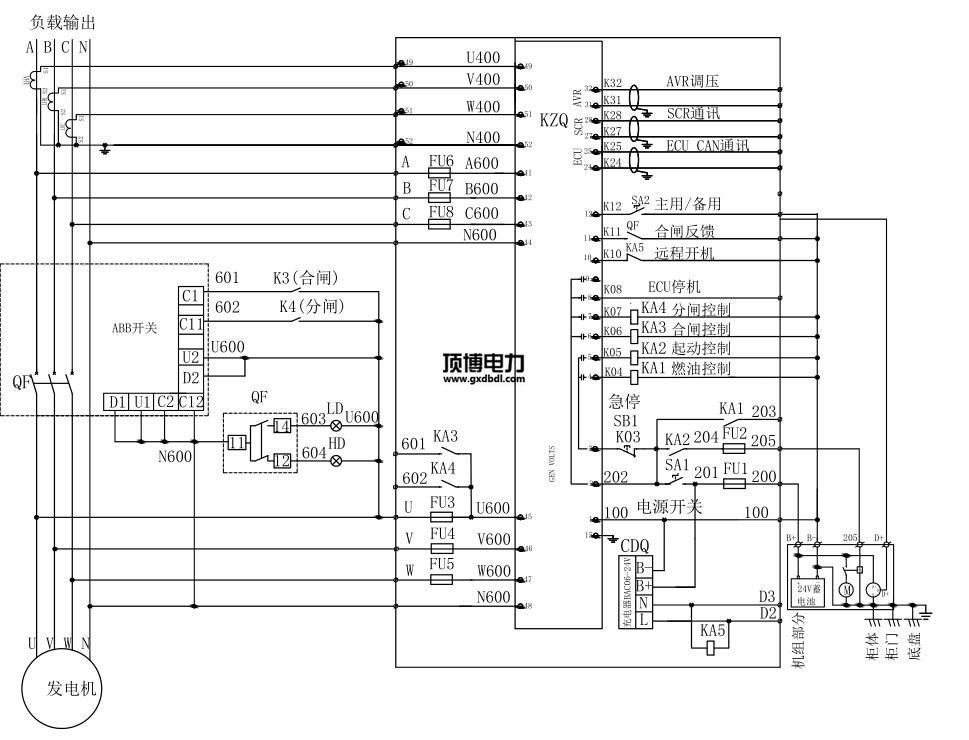

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//gzhonghong223.com
